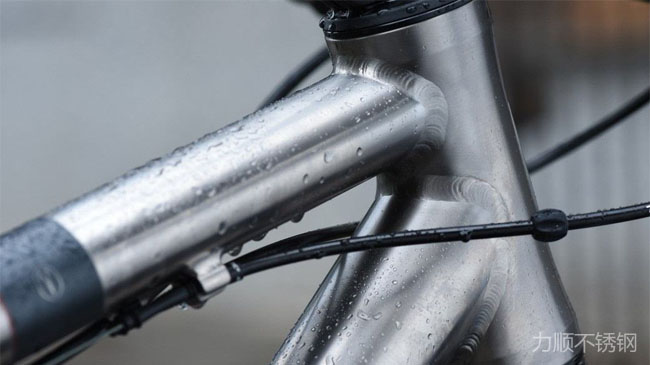

由于不銹鋼的電阻系數(shù)遠(yuǎn)大于低碳鋼，在焊接時(shí)焊條及焊接區(qū)的母材都比較容易被加熱而融化，同時(shí)使熔區(qū)周圍的基體過(guò)熱，造成焊區(qū)變形不均和晶粒粗大。
不銹鋼的線膨脹系數(shù)大，導(dǎo)熱系數(shù)小，熱量不易傳遞，焊接時(shí)熔深大，焊接加熱使結(jié)構(gòu)膨脹，冷卻時(shí)產(chǎn)生較大的收縮變形和拉應(yīng)力，容易引起熱裂紋。
不銹鋼焊接加工后，在焊接熱影響區(qū)內(nèi)容易引發(fā)晶間腐蝕（不銹鋼腐蝕類型，點(diǎn)擊了解）。原因是在焊接熱影響區(qū)內(nèi)，在敏化溫度（450℃-850℃）區(qū)間，基體局部貧鉻，難以鈍化，造成耐蝕性明顯下降，于是在相應(yīng)的腐蝕環(huán)境中優(yōu)先被腐蝕，鋼的晶界由于受腐蝕變寬。這時(shí)腐蝕部位的塑性和強(qiáng)度已嚴(yán)重喪失，冷彎時(shí)出現(xiàn)裂紋、脆斷，腐蝕部位落地?zé)o金屬聲。
不銹鋼焊接的防范措施
1. 控制焊接電流：不銹鋼的焊接規(guī)范要小于低碳鋼，電流量約為低碳鋼的80%。
2. 加快焊接速度：盡可能使用較快的焊接速度，目的是減少熱影響區(qū)寬度，縮短焊縫在敏化溫度區(qū)間的停留時(shí)間，使焊縫處于一次穩(wěn)定狀態(tài)，以及細(xì)化焊縫組織。
3. 合理選擇焊接材料：焊接時(shí)要選擇合適的焊接材料、保護(hù)氣氛。焊絲的化學(xué)成分對(duì)焊縫部位的耐蝕性有重要影響，焊條應(yīng)具有與母材相似的化學(xué)成分，這樣可以使焊縫金屬與母材具有相似的化學(xué)成分，一般被認(rèn)為可以實(shí)現(xiàn)zui佳的耐腐蝕性。
4. 焊接前后的清理：材料的表面必需在焊接之前進(jìn)行清理，焊接之后去除焊渣。

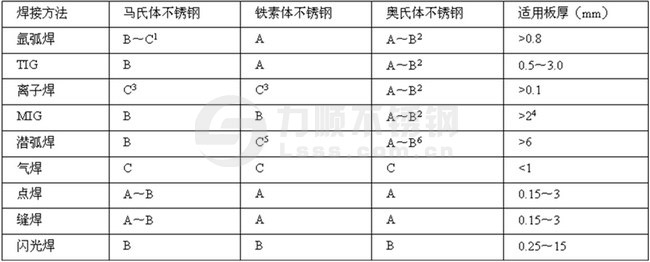

不銹鋼焊接方法
上表，A B C 1 2 3 4 5 6 的含義如下：
A：容易焊接，被廣泛使用；
B：在有些場(chǎng)合，焊接性或焊縫質(zhì)量較差，但也被廣泛應(yīng)用；
C：焊接性或焊縫質(zhì)量差，幾乎不被應(yīng)用；
1）含C量高的材料易引起焊接地溫開(kāi)裂，需要預(yù)熱；
2）SUS310、347鋼種，在焊接時(shí)經(jīng)常會(huì)引起高溫開(kāi)裂；
3）使用混入H2的保護(hù)氣在焊縫處容易引起氣孔和地溫開(kāi)裂；
4）2.0mm以上使用脈沖焊，一般的為3.0mm以上；
5）焊接部分晶粒粗大，容易變脆；
6）雖然低碳鋼和穩(wěn)定的不銹鋼沒(méi)有問(wèn)題，但304、316等的普通含碳量的奧氏體不銹鋼的焊接部位容易發(fā)生晶間腐蝕。
力順不銹鋼，不銹鋼倉(cāng)儲(chǔ)、加工、配送
固話：0510-6689 2161
手機(jī)：188 6160 5033
客服QQ：咨詢請(qǐng)點(diǎn)擊
關(guān)鍵詞：不銹鋼焊接,鈑金焊接,氬弧焊
